Gidromotorlarning ichki tuzilishi va ish jarayonini tahlil qilish

I. Ichki tuzilmaning tarkibi

A ning asosiy vazifasigidravlik vositagidravlik energiyani mexanik energiyaga aylantirishdir. Ichki strukturaning dizayni energiya konvertatsiyasi ehtiyojlarini qondirish uchun. Asosiy komponentlar quyidagilardan iborat:

1. Asosiy struktura elementlari

Barcha gidravlik motorlar ikkita asosiy komponentsiz ishlamaydi: muhrlangan va vaqti-vaqti bilan o'zgaruvchan hajm va moy taqsimlash mexanizmi. Yopiq hajmning o'lchami piston, tishli yoki pichoq harakati bilan o'zgaradi. Yog 'tarqatish mexanizmi yuqori bosimli yog'ning kirish yo'lini va past bosimli yog'ning chiqish yo'lini boshqaradi.

2. Tur farqi tuzilishi

Tishli turi: U ikkita ichki va tashqi viteslarni birlashtirish orqali ishlaydi, moy kirish va chiqish nosimmetrik tarzda taqsimlanadi. Rulmandan sizib chiqqan moyni tushirish uchun alohida yog 'drenaj porti mavjud. Vitesdagi tishlar soni nasosga qaraganda ko'proq, shuning uchun momentning o'zgarishi kichikroq.

Pichoq turi: pichoqlar rotorga radial tarzda o'rnatiladi va ildizda oldindan siqish bulog'i mavjud. Bahor pichoqlarni va statorning ichki yuzasini bir-biriga mahkam yopishib, muhr hosil qilishi mumkin. Yog 'tarqatish mexanizmi pichoqning ildizida doimo bosim yog'i bo'lishini ta'minlash uchun nazorat valfidan foydalanadi.

Plunger turi

Radial piston turi: stator va silindr bloki eksantriklikka ega. Bosim yog'i ta'sirida piston statorning ichki devoriga bosadi va reaktsiya kuchi moment hosil qiladi.

Eksenel piston turi: silindr bloki va vosita mili bir-biriga ulangan. Piston tsilindrni siljish plitasining oddiy komponent kuchi ta'sirida aylanish uchun itaradi. Tegishli plitaning qiyalik burchagi sozlanishi mumkin, shuningdek, siljish va aylanish tezligi ham shunga mos ravishda o'zgaradi.

3. Maxsus dizayn

Oldinga va teskari aylanish uchun talab: Ikkala yo'nalishda ham aylana oladigan tuzilmalar simmetrik bo'lishi kerak. Pichoq turi pichoqlarni radial tarzda o'rnatadi, piston turi esa ko'p ta'sirli ichki egri dizayni qabul qiladi.

Oqish bilan ishlov berish: Yog 'kirish va chiqish joyiga qo'shimcha ravishda, alohida yog' oqish porti ham mavjud. Tishli dvigatelning moyni to'kish porti milya uchi muhrining shikastlanishiga yo'l qo'ymaydi.

II. Shlangi energiyani mexanik energiyaga aylantirishning ish jarayoni

Thegidravlik vositamuhrlangan ish kamerasining hajm o'zgarishi bilan energiyani aylantiradi. Muayyan jarayon quyidagi bosqichlarga bo'linadi:

1. Yuqori bosimli moy kiritish

Shlangi nasos tomonidan yuborilgan yuqori bosimli yog 'yog' kirish joyi orqali dvigatelning ish kamerasiga kiradi. Ish kamerasida piston teshigi, tishli to'r kamerasi yoki pichoqlar orasidagi hajm mavjud. Yog 'kirish paytida bosim farqi paydo bo'ladi.

2. Bosim farqi ishchi komponentlarni harakatga keltiradi

Plunger turi: Yuqori bosimli moy pistonni tashqariga suradi, bu esa uni statorning ichki devoriga bosish imkonini beradi. Stator tomonidan pistonga ta'sir qiladigan reaktsiya kuchi silindr blokini aylantirish uchun harakatlantiruvchi moment komponentlariga parchalanadi.

Tishli turi: Bosim yog'i tishli to'r bo'shlig'iga kirib, vitesni aylantirish uchun itarib yuboradi. Yog 'chiqishi sizib chiqqan yog'ni to'kib tashlaydi.

Pichoq turi: Bosim moyi pichoqlarning har ikki tomonida harakat qilib, gidravlik momentni hosil qiladi. Pichoqlar, bahorning ta'siri ostida, statorga mahkam yopishadi va rotorni aylantirish uchun harakatga keltiradi.

3. Mexanik energiyani aylantirish va chiqarish

Ishchi komponentlarning chiziqli harakati mexanik struktura orqali aylanma harakatga aylanadi. Chiqish mili doimiy ravishda moment va aylanish tezligini uzatadi. Masalan:

Radial piston turida bir nechta pistonlarning momenti ustiga qo'yilgan bo'lib, silindr blokini aylantiradi.

Eksenel piston turida chayqalish plitasining moyillik burchagi joy o'zgartirishni moslashtiradi va chiqish parametrlariga ta'sir qiladi.

4. Past bosimli moy chiqariladi

Ish kamerasining hajmi kamayganda, past bosimli yog 'chiqishidan chiqariladi. Bitta ish siklini tugatgandan so'ng, yuqori bosimli moyni kiritishda davom eting va u doimiy ravishda aylanadi.

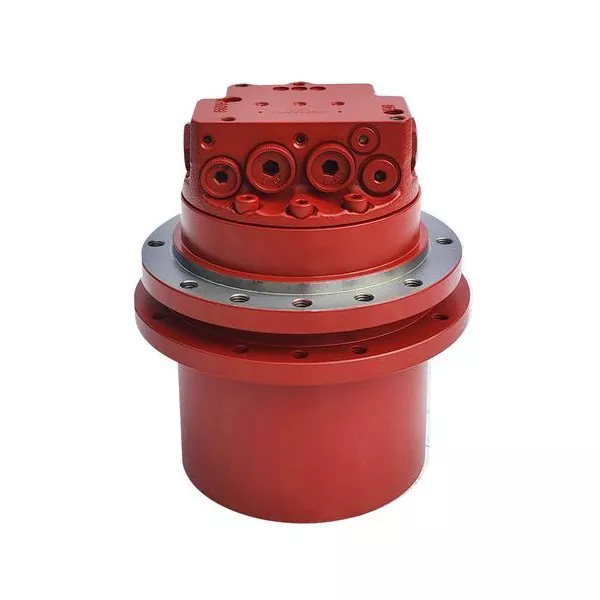

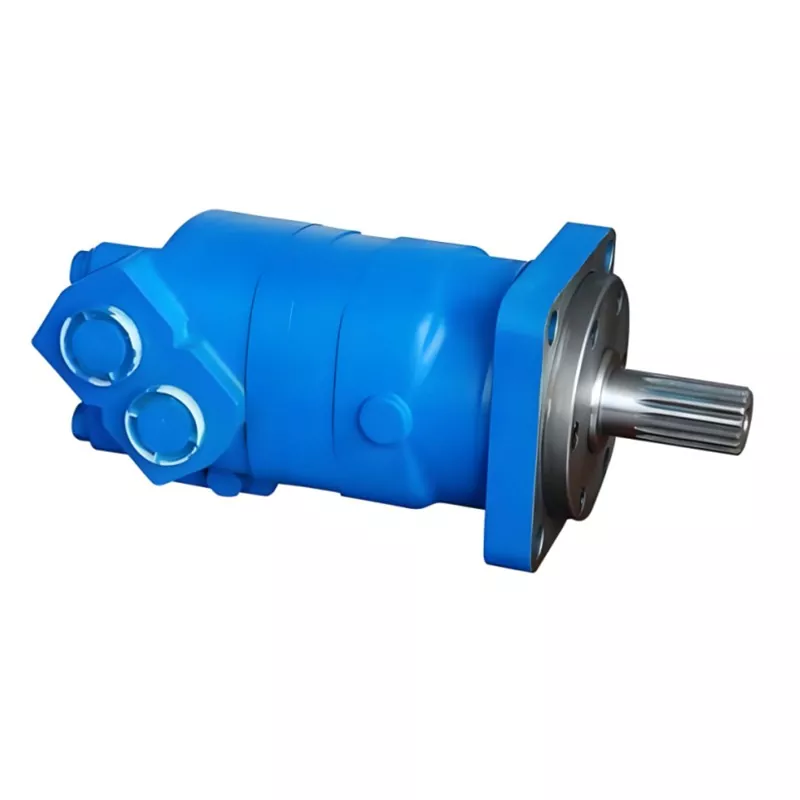

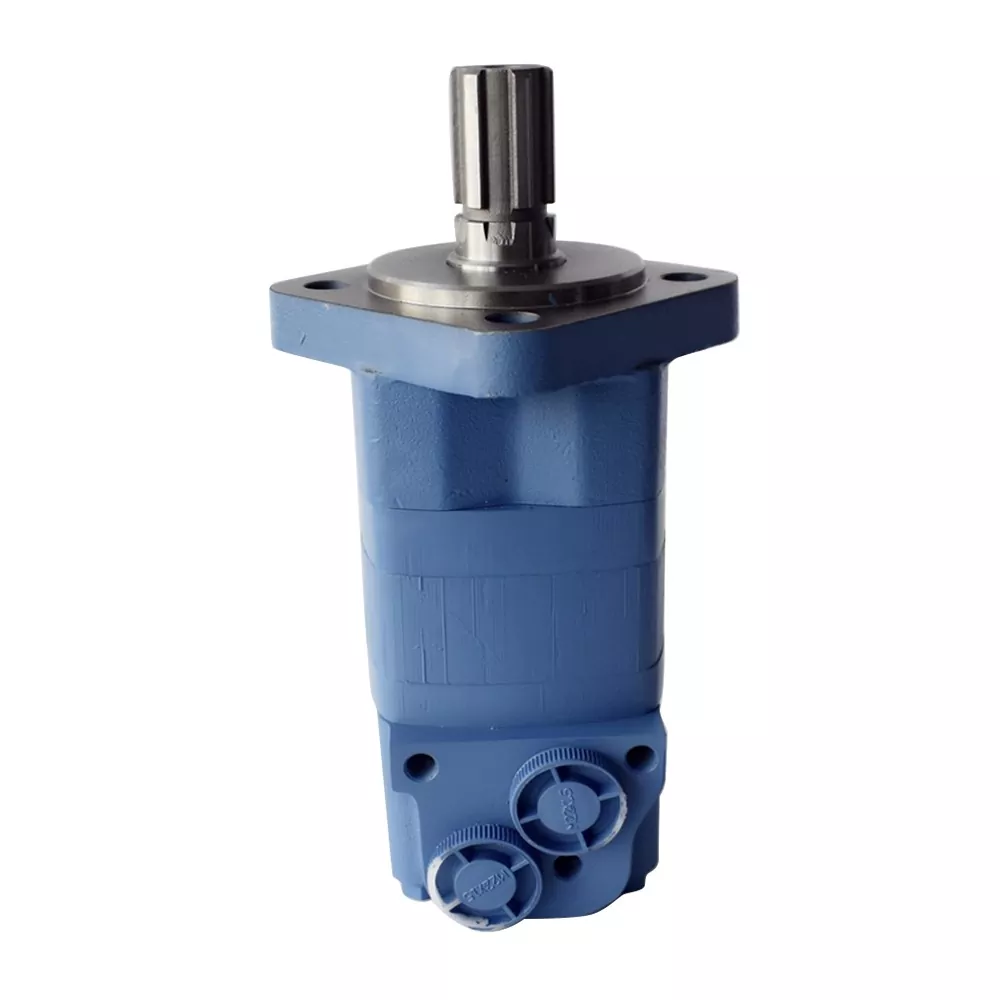

Ushbu jarayon orqali gidravlik vosita gidravlik tizimning bosim energiyasini mexanik energiyaga samarali tarzda aylantiradi. Ushbu konvertatsiya usuli uni qurilish texnikasi, kemalar va minalar kabi joylarda keng qo'llash imkonini beradi.
