Maksimal xizmat muddati uchun aylanadigan orbital gidravlik motorlarni qanday tanlash, o'rnatish va saqlash kerak?

Ushbu qo'llanma amaliy tushunchalarni taqdim etish uchun nazariyani qisqartiradi - ilovangiz uchun to'g'ri motor o'lchami, to'g'ri o'rnatish texnikasi, xizmat muddatini maksimal darajada oshiradigan kundalik parvarishlash amaliyotlarigacha.

1. Asosiy ishlash printsipi - bu yuqori momentni etkazib berishga nima majbur qiladi?

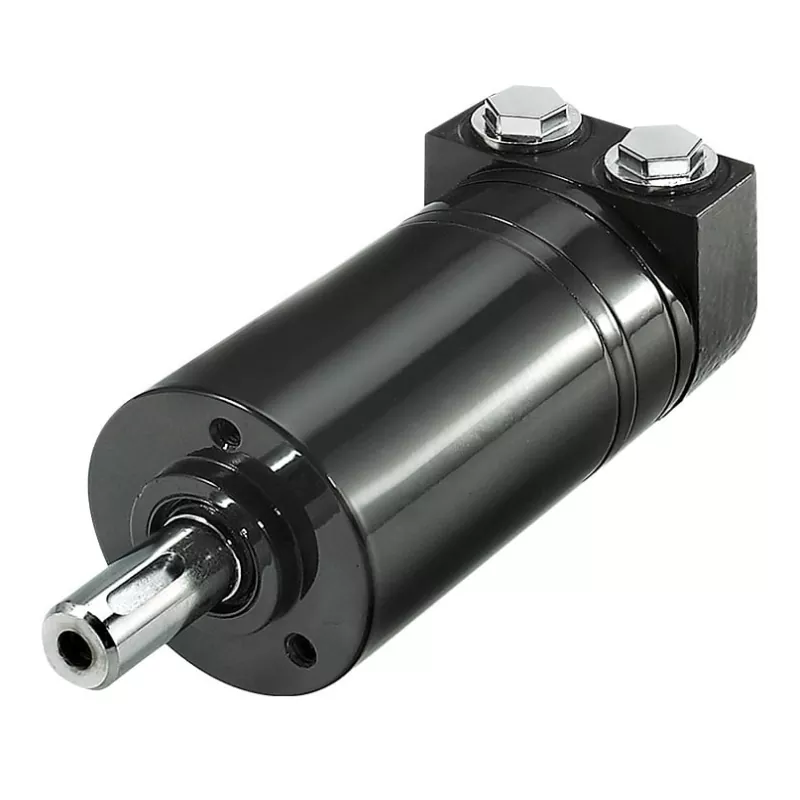

Yuragi birorbital vositaBu rotor (tashqi uzatma) va stator (ichki tishli) - rotorning statorga qaraganda bir kam tishga ega bo'lishi haqidagi muhim dizayn qoidasiga ega bo'lgan ichki to'rli uzatmalar to'plamidir. Bosimli gidravlik suyuqlik dvigatelga kirganda, u rotorni stator ichidagi orbital (sayyora) harakatni amalga oshirishga majbur qiladi. Ushbu harakat ichki ulash mili orqali chiqish miliga uzatiladi va orbital harakatni silliq aylanish chiqishiga aylantiradi.

Ushbu dizayn aniq ustunlikni taqdim etadi: Past-tezlikda yuqori moment (LSHT) . Qavatli yoki pistonli motorlardan farqli o'laroq, orbital motorlar tishli reduktorni talab qilmasdan to'g'ridan-to'g'ri past aylanishlarda kuchli, barqaror moment ishlab chiqarishi mumkin. Bu og'ir yuk ostida aniq tezlikni nazorat qilish va yuqori ishga tushirish momentiga muhtoj bo'lgan ilovalar uchun bebahodir.

Ikkita asosiy stator konfiguratsiyasi mavjud:

• Gerotor (bir qismli stator): Stator bitta ichki tishli halqadir. O'rtacha ish sikllari uchun iqtisodiy va ishonchli.

• Geroler (rolik bilan jihozlangan stator): Roliklar yoki ignalar stator tishlariga kiritilib, sirpanish ishqalanishini dumaloq ishqalanishga aylantiradi. Bu yuqori samaradorlik, zarba yukiga yaxshi qarshilik va sezilarli darajada uzoq umr ko'rish imkonini beradi - og'ir yuk, yuqori chastotali operatsiyalar uchun ideal.

2. Amaliy o'lcham - mashinangiz uchun to'g'ri "yurak" ni tanlash

Noto'g'ri o'lchamdagi vosita muddatidan oldin nosozlikning №1 sababidir. Kichkina o'lcham ortiqcha yukning shikastlanishiga olib keladi; chiqindilarni haddan tashqari ko'paytirish xarajatlari va umumiy tizim samaradorligini pasaytiradi. Ushbu to'rtta muhim parametrga e'tibor qarating:

• Moment, tezlik va joy almashish (uchburchak) : Deplasman (cc/dev) to'g'ridan-to'g'ri moment chiqishini aniqlaydi - kattaroq siljish aylanish uchun ko'proq suyuqlik, demak, yuqori moment, lekin maksimal tezlikni kamaytiradi. Siqilishni tanlashdan oldin har doim ishga tushirish momentini (odatda ishlayotgan momentdan yuqori) va kerakli ish tezligi diapazonini aniqlang. Ishlab chiqaruvchining ishlash egri chizig'i bilan o'zaro tekshirish - hech qachon o'zining haddan tashqari chegaralarida ishlaydigan dvigatelni tanlamang; tizimingiz bosim/oqim profilining eng yuqori samaradorlik zonasiga intiling.

• Tizim bosimi va oqim tezligi: quvvat blokingizning doimiy ish bosimini va mavjud maksimal oqimni tasdiqlang. Bosim eng yuqori momentni cheklaydi, oqim esa erishish mumkin bo'lgan eng yuqori tezlikni belgilaydi. Bularni motorning nominal xususiyatlari bilan solishtiring. Dvigatelning maksimal bosim darajasi tizimingizning eng yuqori ko'rsatkichlaridan o'rtacha xavfsizlik chegarasiga ega ekanligiga ishonch hosil qiling (to'g'ri o'rnatilgan bosim o'chirish valfidan foydalaning).

• O'rnatish va milga yuklash: Bolt naqshlari va gardish o'lchamlari bilan bir qatorda, chiqish milidagi radial yuk hajmi ko'pincha e'tibordan chetda qoladi. Agar siz to'g'ridan-to'g'ri milga tishli, kasnak yoki kamar qo'zg'aysanini o'rnatayotgan bo'lsangiz, muhim yon yuklar kiritiladi. Bunday hollarda siz og'ir rulmanli dvigatelni tanlashingiz va ishlab chiqaruvchining radial yuk ko'rsatkichlari jadvaliga murojaat qilishingiz kerak. Bunga e'tibor bermaslik rulmanning tez ishdan chiqishiga va muhrning oqishiga olib keladi.

• Atrof-muhit va maxsus talablar: Ekstremal muhit harorati, changli sharoitlar yoki yuqori namlikli muhitlar uchun yangilangan muhrlarni (masalan, Viton yoki HNBR) va korroziyaga chidamli materiallarni belgilang. Dinamik tormozlash yoki tezlikni aniqlashni talab qiladigan ilovalar uchun tormoz klapanlari, takometrlar yoki proportsional nazorat klapanlari kabi birlashtirilgan variantlarni ko'rib chiqing.

3. O'rnatish va ishga tushirish - ishlashni ta'minlaydigan yoki buzadigan tafsilotlar

To'g'ri tanlangan vosita noto'g'ri o'rnatilgan bo'lsa, tezda ishdan chiqishi mumkin. Ushbu muzokaralar olib bo'lmaydigan qadamlarni bajaring:

1. Shaftni aniq tekislash: Dvigatel mili va boshqariladigan yuk o'rtasida mutlaq koaksiyal hizalanish majburiydir. Har qanday burchak yoki parallel noto'g'ri hizalama rulmanning ishlash muddatini keskin qisqartiradigan radial yoki eksenel kuchlarni keltirib chiqaradi. Terish indikatori yoki lazerni tekislash vositasidan foydalaning va ishlab chiqaruvchining tolerantliklariga qat'iy rioya qiling (odatda ≤ 0,05 mm radial oqim).

2. Port ulanishlarini to‘g‘rilang: port identifikatsiyasini ikki marta tekshiring – Bosim (P), Qaytish (T) va To‘kish (L)  . Drenaj porti juda muhim: uni minimal bosim bilan (odatda < 5–10 bar, texnik xususiyatlar bilan maslahatlashing) tankga alohida quvur bilan qaytarish kerak. Hech qachon drenaj portini tiqmang - bu valning muhrini darhol portlatib yuboradi.

3. Ishga tushirishdan oldin tizimni yuvish: Dvigatelni ulashdan oldin butun gidravlik tizimni (shlanglar, klapanlar, sovutgichlar) o'rnatishdan qolgan payvandlash shlaklari, axloqsizlik yoki qoldiqlarni tozalash uchun toza suyuqlik bilan yuvib tashlang. O'rnatish vaqtida kiritilgan ifloslantiruvchi moddalar erta eskirishning asosiy sababidir.

4. Dastlabki sindirish tartibi: Yangi yoki qayta tiklangan motorlar uchun toʻliq yuklashdan oldin qurilmani nominal yukning 30–50%ida taxminan 30–60 daqiqa davomida ishlating. Bu ichki viteslar va podshipniklarni to'g'ri ulash imkonini beradi va ichki bo'shliqlarni barqarorlashtiradi, uzoq muddatli chidamlilikni sezilarli darajada oshiradi.

4. Kundalik texnik xizmat ko'rsatish va tezkor xato diagnostikasi

Oltin qoidani eslang: 90% gidravlik dvigateldagi nosozliklar suyuqlikning ifloslanishi yoki suyuqlik haroratining noto‘g‘riligi bilan bog‘liq. Xizmat ixtiyoriy emas - bu sizning uskunangizning hayotiy qismidir.

Suyuqlikni boshqarish - Sizning №1 ustuvorligingiz:

• Tozalik: Qattiq zarrachalar nozik ishlov berilgan rotor-stator juftligini eskirib, abraziv lapping birikmasi vazifasini bajaradi. Bu ichki qochqinni oshiradi, volumetrik samaradorlikni pasaytiradi va momentni kamaytiradi. ISO 4406 18/16/13 yoki undan yuqori tozalik darajasini belgilang va qaytib keladigan filtrlarni muntazam ravishda tekshiring/almashtiring. Filtr korpusidagi bosimning differentsial indikatoridan foydalaning.

• Yopishqoqlik va harorat: Optimal yopishqoqlik diapazoni 50°C da 20–43 cSt. Uzluksiz ishlash uchun yog 'haroratini 60°C dan past ushlab turing; cho'qqilarda ham hech qachon 85 ° C dan oshmasligi kerak. Yuqori haroratlar yog'ni yupqalashtiradi, soqolni kamaytiradi va muhrning degradatsiyasini tezlashtiradi. Past haroratlar viskoz qarshilikni oshiradi, kavitatsiya va sust boshlanishiga olib keladi. Agar kerak bo'lsa, harorat o'lchagichni va sovutgichni o'rnating.

• Suyuqlik turlarini hech qachon aralashtirmang: Dvigatel moyini gidravlik suyuqlik oʻrnini bosuvchi sifatida mutlaqo FOYDALANMANG. Ularning qo'shimcha paketlari mos kelmaydi. Aralashtirish muhrning shishishi, ko'piklanishi, laklanishi va halokatli muvaffaqiyatsizlikka olib kelishi mumkin. Har doim OEM tomonidan tavsiya etilgan gidravlik suyuqlik darajasidan foydalaning.

Tezkor xato diagnostikasi jadvali

Rejalashtirilgan sog'liqni saqlash tekshiruvlari

Bularni profilaktika rejangizga kiriting:

• Haftalik: tashqi korpus haroratini tekshiring (infraqizil termometrdan foydalaning) va g'ayrioddiy taqillatish yoki ingrashni tinglang.

• Oylik: barcha shlang qismlarini va muhrlarni yig'lash uchun tekshiring.

• Har chorakda: Yog 'namunasini oling va uni spektrometrik tahlilga yuboring - temir, mis yoki kremniy zarralari darajasining ko'tarilishi, unumdorlik sezilarli darajada pasayishidan ancha oldin ichki eskirishning dastlabki ogohlantiruvchi belgilaridir.

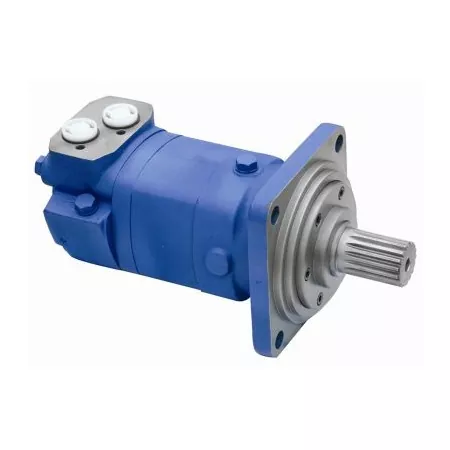

Aylanadiganorbital gidravlik dvigatelto'g'ri davolashda mustahkam va ishonchli ish kuchi hisoblanadi. Muvaffaqiyat uchta ustunda yotadi: uni haqiqiy yuk profilingiz uchun toʻgʻri oʻlchash, uni jarrohlik aniqligi bilan oʻrnatish va suyuqlik sogʻligʻini kelishib boʻlmaydigan intizom sifatida saqlash. Shubha tug'ilganda, har doim ishlab chiqaruvchining o'ziga xos ishlash egri chizig'iga va xizmat ko'rsatish oraliqlariga murojaat qiling va murakkab ish davrlari yoki maxsus integratsiyalarga ularning dastur muhandislarini jalb qilishdan tortinmang.

Agar sizga biron bir aniq jihat bo'yicha batafsil ma'lumot kerak bo'lsa, masalan, radial yukni batafsil hisoblash, o'rnatilgan valfni tanlash yoki yuqori haroratli muhrlanish variantlari - iltimos, menga xabar bering va men kengaytira olaman.
